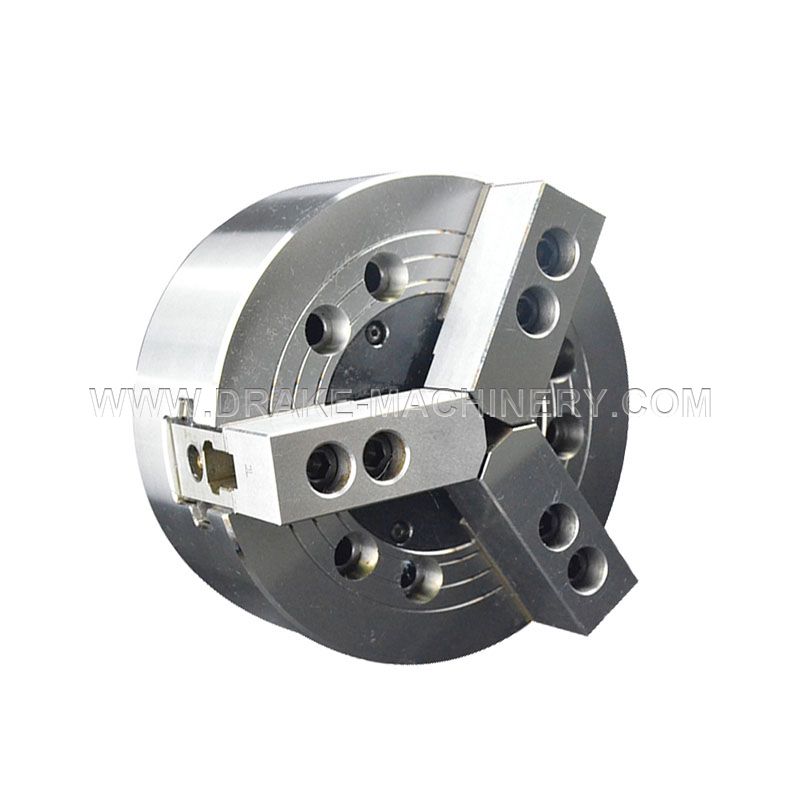

Mandril hidráulico de orificio pasante de mandíbula YK3-3

Pregunte ahora Próximo

Detalles de producto

Característica de producto:

1. Adopte el material avanzado de aleación de acero, todo con la superficie mediante un tratamiento de endurecimiento superficial, para mejorar la precisión y durabilidad.

2.Con conexión de brida, conexión A.

Tamaño del producto

YK3-3 Jaw Through Hole Hydraulic Chuck

Parametros del producto

Parámetros de rendimiento
Modelo/Especificaciones	Nariz del husillo	A través del agujero	Carrera del émbolo (mm)	Golpe de mandíbula	Máxima velocidad	Tirón máx.	Agarre	Presión hidráulica máx.	Peso neto	Pareo	Agarre
		(diametete)		(Diámetro)	(rpm)	Fuerza (kgf)	Fuerza (kgf)	(kgf/cm²）	(Kg)	Cilindro	Rango
		(mm)		(mm)
YK3-05	A4	33	10	5.4	7000	1730	3570	29	6.1	TK536	Φ10~Φ135
YK3-06	A5	45	12	5.5	6000	2140	5710	28	12.5	TK646	Φ15~Φ169
YK3-08	A6(A5)	52	16	704	5000	2549	8769	27	23.6	TK852	Φ20~Φ210
YK3-10	A8(A6)	75	19	8.8	4200	4280	11010	27	33.7	TK1075	Φ25~Φ254
YK3-12	A8	91	23	10.6	3300	5500	14380	27	55.3	TH1291	Φ30~Φ304
YK3-15	A11(A8)	117.5	23	10.6	2500	7240	18250	25	106.8	TH1512	Φ49~Φ381
YK3-18	A11(A8)	117.5	23	10.6	2000	7240	18250	25	171	TH1512	Φ79~Φ450
YK3-21	A15(A11)	180	23	10.6	1800	9170	23860	24	234	TH1512	Φ105~Φ530
YK3-24	A15(A11)	205	26	12	1400	10000	24500	21	284	TH1512	Φ135~Φ610
YK3-32	A15	205	34	18	800	10000	24500	21	560	TH1512	Φ205~Φ800

Parámetro de tamaño
MODELO	A	B	C	D	mi	E1	F	GRAMO	h	j	k	l	METRO	norte	norte	oh	oh	PAG	PAG	q	R	S	Ud.	W.	X	Y	Y
/ESPECIFICACIONES.	A	B	(h6)	D	mi	E1	F	GRAMO	h	j	k	l	METRO	máx.	mín.	máx.	mín.	máx.	mín.	q	R	S	Ud.	W.	X	Y	Y
YK3-05	135	60	110	63.513	20	-	4	96	82.6	32.5	3-M8X1.25P	15	14	-	-	19	6	1	-9	25	10	20	M40X1.5P	31.5	62	-	-
YK3-06	169	81	140	82.563	15	-	5	116	104.8	45	6-M10X1.5P	16	20	32.35	59.6	24	7	11	-1	31	12	19	M55X2P	37	73		-
YK3-08	210	91	170	106.375	17	25	5	150	133.4	52	6-M12X1.75P	18	25	38.7	35	29.75	14.75	14.5	-1.5	35	14	20.5	M60X2P	39	95	104.8	104.8
YK3-10	254	100	220	139.719	18	28	5	190	171.4	75	6-M16X2P	19	30	51.5	47.1	34	12	8.5	-10.5	40	16	25	M85X2P	48	110	133.4	133.4
YK3-12	304	110	220	139.719	18	-	6	190	171.4	91	6-M16X2P	25	30	61.6	56.3	46	12	8	-15	50	21	28	M100X2P	51	129		-
YK3-15	381	133	300	193.869	22	33	6	255	235	117.45	6-M20X2.5P	27	43	82.3	77	46	13	7	-16	62	22	42.5	M130X2P	66	165	171.4	171.4
YK3-18	450	133	300	193.869	22	33	6	260	235	117.5	6-M20X2.5P	28	43	82.7	76.7	79.25	13.75	7	-16	62	24	42.5	M130X2P	66	165	171.4	171.4
YK3-21	530	134	380	285.78	32	22	6	330	330	180	6-M24	35	60	112.5	107.2	60.5	24.5	11	-12	65	25	38	M190X3P	73	180	-	-
YK3-24	610	147	520	285.78	32	22	6	330	463	205	6-M24	35	60	131.9	125.9	87.5	24.5	16	-10	65	25	38	M215X3P	73	180	-	-
YK3-32	800	150	520	285.78	32	22	6	330	463	205	6-M24	35	60	162	153	153.5	24.5	16	-10	65	25	38	M250X3P	73	180	-	-
